Aurinkosähkö

Ympäristöystävällisen energian asialla
Multirel > Aurinkosähkö > MC4-liittimet
MC4-liittimet ja -tarvikkeet
Solarkaapelit
Komponentit
mc4_G_liitin
MC4; PV-KST4 ja PV-KBT4
MC4 haaraliitin PV-AZS4
PV-AZS4 haaroitin
MC4 haaraliitin PV-AZB4
PV-AZB4 haararoitin
MC-4
Edellinen
Seuraava
Stäubli esite solar tuotteista
MC4 liittimen asennusohje ja asennusvideo
Stäubli tekniset ohjeet, dokumentit, sertifikaatit, käyttöohjeet

MC4-Liittimet

Multirel on alkuperäisten Stäubli  MC4 aurinkopaneeliliittimien maahantuoja ja toimittaa liittimiä 100/500/1000 kpl erissä.

MC4-Evo2 on 1500VDC järjestelmiin hyväksytty liitin, joka on yhteensopiva tavallisen MC4 kanssa kun jännite on alle 1000VDC. Jännitteen ollessa suurempi, on EU alueella käytettävä MC4-Evo2 liittimiä keskenään.

Stäubli (Multi-Contact) on kehittänyt MC4 liittimen ja lähes puolet maailmalla käytetyistä aurinkosähköliittimistä on Stäublin valmistamia.

MC4 liittimien mallinimet ovat PV-KBT4 (MC4 naaras) ja PV-KST4 (MC4 uros). Liittimiä on saatavana eri kaapelivahvuuksille (myös 10 mm2) oletuksena on 4/6 mm2 kaapelille sopiva malli.

HUOM! Ethän kytke erimerkkisiä liittimiä keskenään, yhteensopivuus ei ole taattu. Lue lisää.

Stäubli PV-AZB4  ja PV-AZB4 haaroitinliittimet. Liitintä käytetään paneelien rinnankytkentään.
Haaraliittimet myydään kappaleittain, pakkauskoko 10/30/50 kpl. Lue lisää.
HUOM!  MC4-Evo2 haaroitinliitin tulossa,  saatavana 2/2023. Tätä voidaan käyttää myös MC4 liittimen kanssa, kun jännite on max 1000VDC. Jännitteen ollessa ylo 1000VDC, käytetään MC4-Evo2 liittimiä.

MC4 -tarvikkeet

Saat meiltä myös valmiit MC4 liittimillä varustetut kaapelit haluamallasi pituuksilla. Pituus voi olla esim. 0,50m tai vaikka 150m, ihan kuinka vaan haluat.
Käytä liittimen kytkemisessä liittimelle tarkoitettuja työkaluja. Älä kiristä liitintä liikaa, 3,5Nm on riittävästi.

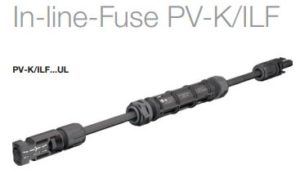

MC4 In-Line Fuse on sulakejohto pit. 50cm, jossa on sisällä sulake (MC4 ja MC4-Evo2). Sulakejohto on saatavana MC4-liittimin 1000 V:n ja MC4-Evo2 liittimin 1500 V:n järjestelmiin. Sulakekoot ovat 4-30 A.

Kaapeli MC4 liittimillä
Kaapeli MC4 liittimillä
PV-Inline Fuse 4-30A, 1000V tai 1500V
PV-Inline Fuse 4-30A, 1000V tai 1500V
MC4-Evo2 haaroitinjohto
MC4-Evo2 haaroitinjohto

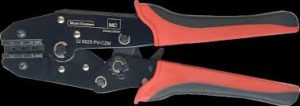

PV-CZM-1900
PV-CZM-1900
PV-CZM-BS
PV-CZM-BS
Kiristystyökalu
Kiristystyökalu
Kiristysholkki
Kiristysholkki
Edellinen
Seuraava
