Kompensointi ja maasulkureleet
MAASULKUVIRRAN JA LOISTEHON KOMPENSOINTIJÄRJESTELMÄT TARPEITESI MUKAAN RÄÄTÄLÖITYNÄ
Loistehon kompensointi
Valikoimaamme kuuluvat EGEn reaktorit tarjoavat ratkaisun loistehon kompensointiin keskijänniteverkossa.

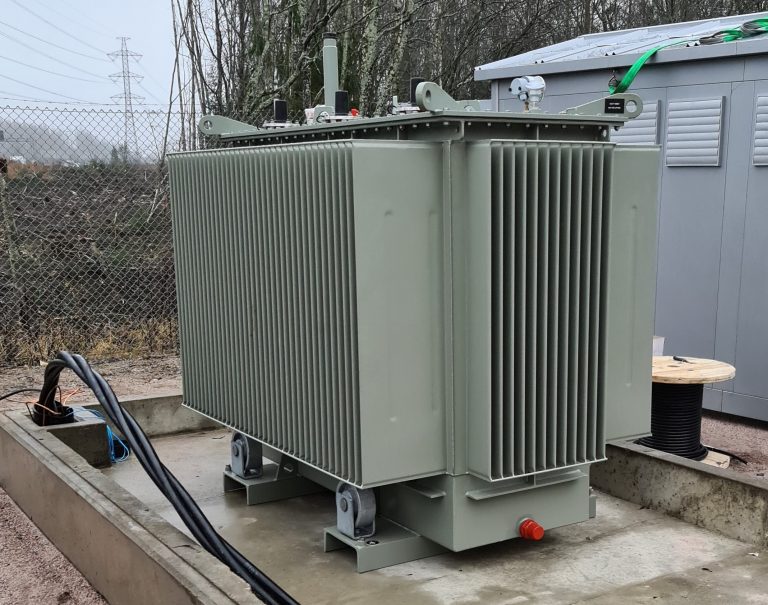

Reaktorit (rinnakkaiskuristimet) ovat saatavilla hermeettisellä rakenteella tai paisuntasäiliöllä jäähdytysrivotetulla tankilla, tai erillisillä radiaattoreilla varustettuna.

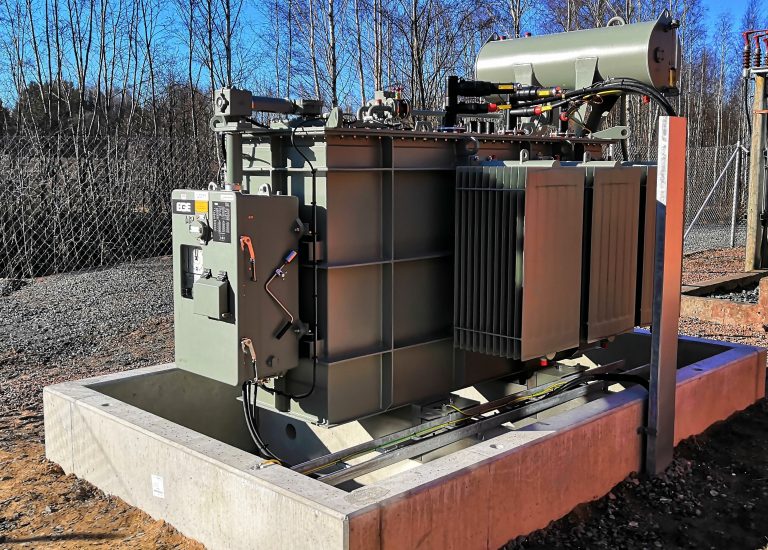

Reaktorit voidaan varustaa väliottokytkimellä, jolloin ne ovat jännitteettömänä säädettäviä, tai käämikytkimellä, jolloin säätö voidaan tehdä jännitteisenä ja jopa automaattisesti loistehon automaattisäätäjällä.
Yleisin reaktorien kokoluokka on 3- 4 MVAr, mutta reaktoreita voidaan valmistaa EGEn tehtaalla aina 6 MVAr tehoon asti. Reaktorien nimellisjännitteet kattavat hyvin Suomessa käytössä olevat keskijänniteverkon jännitteet aina 33 kilovoltin jännitasolle yltäen.

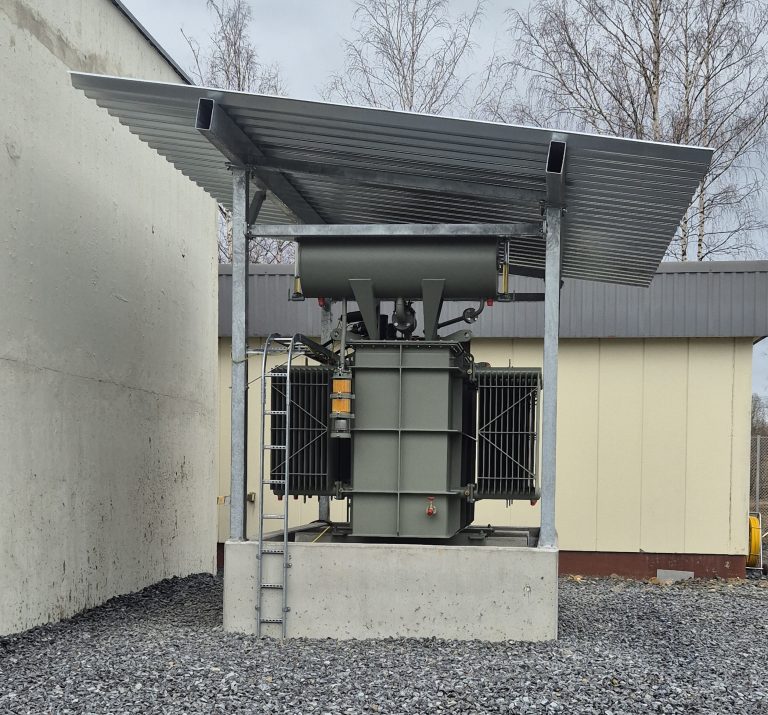

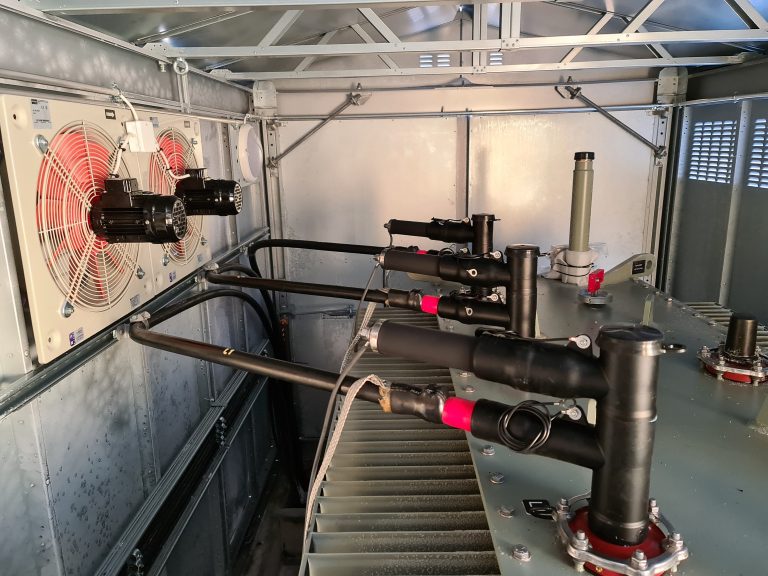

Toimitamme myös reaktorin perustukseksi sopivan öljyaltaan ja haluttaessa sille sopivan katoksen. Joissain ympäristöissä reaktori on järkevintä sijoittaa kiinteään laitesuojaan, jolloin laitetilan ilmanvaihtoa tehostetaan tuuletinjärjestelmällä suuren lämpökuorman takia.
Ota yhteyttä ja kerro loistehon kompensointitarpeestasi, niin annamme lisätietoja juuri sinulle sopivasta laitteistosta!
Säätöjärjestelmät
Voimme toimittaa loistehon kompensointilaitteistolle automaattisen säätöjärjestelmän. Järjestelmän toteutus on riippuvainen verkkoon kytketyn kelan säätötavasta:
- Säätö jännitteisenä käämikytkimellä
- Säätö jännitteisenä sydämen ilmaväliä säätämällä
- Säätö jännitteettömänä moottoroidulla väliottokytkimellä
- Säätö jännitteettömänä ilman väliottokytkintä
Mitoitustyökalu
Multirel on kehittänyt oman työkalun loistehon kompensointireaktoreiden mitoitusta varten. Lähtömateriaaleina työkalu käyttää Fingridin loistehoraportteja ja lopputuloksiin vaikuttavat:
- Reaktori säätötavat
- Laitteiston häviömitoitukset
- Laitteiston kustannukset
- Sisäinen korkotaso
- Verkon loistehotiedot (+ offset mahdollisuus tulevaisuuden verkkojen arviointiin)

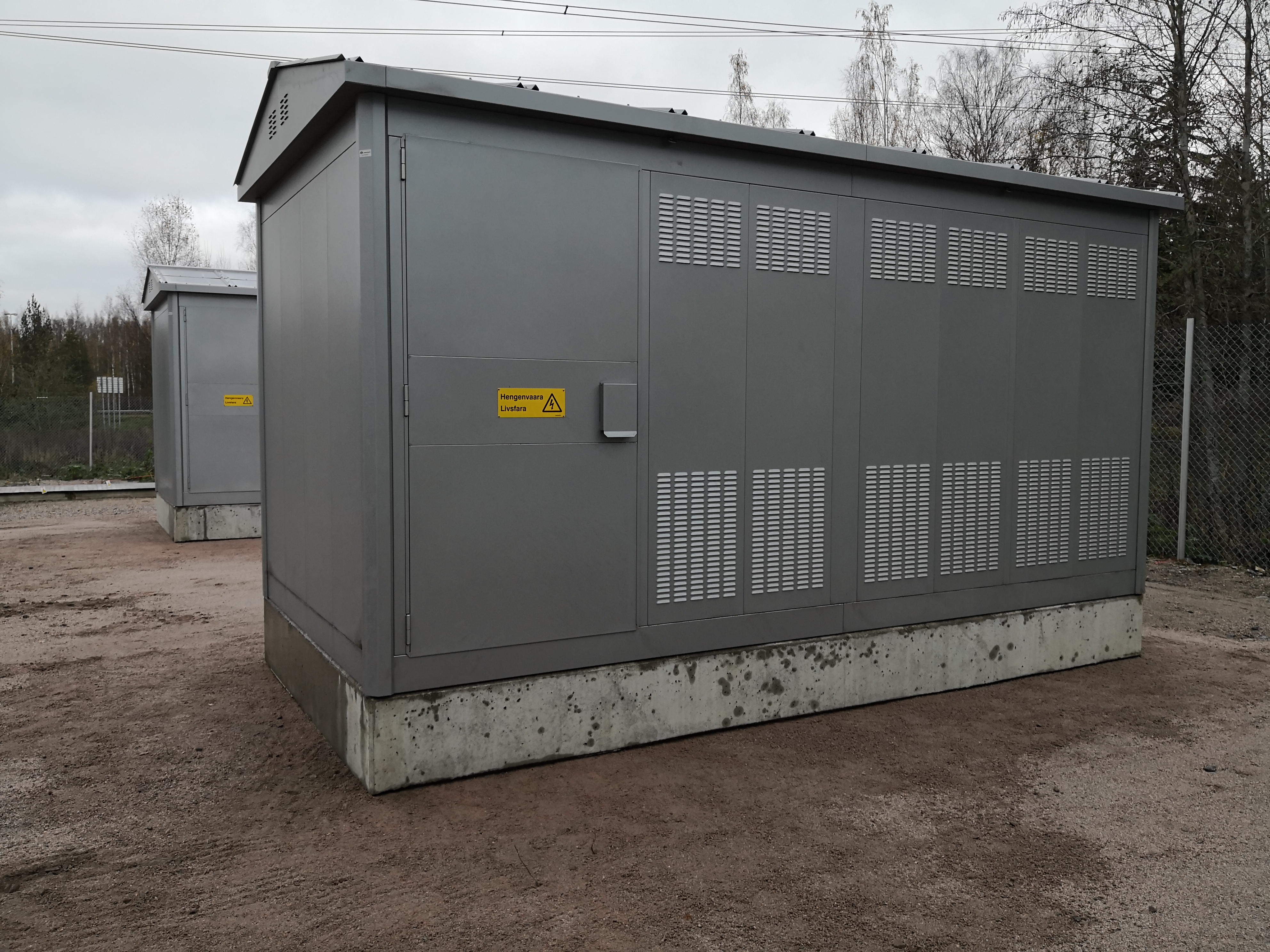

Laitesuoja reaktorille
Voimme toimittaa reaktorien laitesuojat muiden tuotteiden mukana. Reaktorien pintakäsittely sietää luonnollisesti Suomen sääolosuhteet (sijoitettavissa ulkoilmaan), mutta esimerkiksi sadevesien tyhjennyksien kannalta oma laitesuoja voi olla tapauskohtaisesti parempi vaihtoehto tai jos sähköaseman aitojen sisäpuolella ei ole enää sopivaa sijoituspaikkaa reaktorille.
Laitesuojamme mitoitetaan aina toimitettavien komponenttien mukaan.
