Johdanto

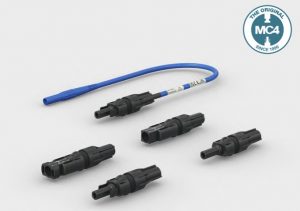

Stäubli on yleisimmin käytetty aurinkopaneeliliitin, lähes puolet asennetuista liittimistä on Stäublin MC4, MC4-Evo 2 tai MC4-Evo Ready -liitin. Stäublin liittimet mahdollistavat turvallisen ja tehokkaan sähköliitännän aurinkosähköjärjestelmissä. Tämä artikkeli käsittelee MC4, MC4 Evo2 ja MC4-Evo-Ready -liittimen kytkemistä ja käyttöönottoa vaihe vaiheelta.
Jos haluat tutustua englanninkielisiin ohjeisiin alla on linkit niihin:
MC4 MC4 ohje engl. video MC4 / MC4-Evo 2 video
MC4-Evo 2 MC4-Evo 2 ohje engl. video MC4 / MC4-Evo 2 video
MC4-Evo Ready MC4-Evo ready ohje engl. video MC4-Evo ready video
1. Työkalut ja materiaalit
Ennen asennusta varmista, että sinulla on seuraavat työkalut ja tarvikkeet:
- MC4, MC4-Evo 2 tai MC4-Evo Ready liittimet (uros ja naaras)
- Aurinkopaneelikaapeli (yleensä 4 mm², 6 mm² tai 10 mm²)
- Puristustyökalu MC4/MC4 Evo 2-liittimille MC4-Evo-Ready ei tarvitse puristustyökalua.
- Leikkurit ja kuorintapihdit
- Kiintoavain liittimen kiristämiselle, jokaiselle on oma kiintoavain.
2. Kaapelin valmistelu
- Kaapelin katkaisu
- Katkaise aurinkopaneelikaapeli oikean mittaiseksi ja varmista, että päät ovat siistit.
- Eristyksen kuorinta
- MC4 ja MC4-Evo 2 kuori kaapelin päät noin 6,0-7,5 mm
- Evo-Ready kuori noin 15-16,6 mm paljaaksi kuorintapihdeillä. Varo vaurioittamasta johtimia.
3. Liittimen asennus
- Johdinpuristus
- Aseta paljas johdin MC4-liittimen metalliosaan (kontaktiholkkiin).
- Purista metalliosa kunnolla kiinni johtimeen käyttämällä MC4-puristustyökalua. Tämä varmistaa hyvän sähkökontaktin.
- Evo-Ready: työnnä johdin liittimen sisään, kunnes kuulet naksahduksen, ja kiristä liitin kiristystyökalulla
- Liittimen kokoaminen
- Työnnä puristettu kontaktiholkki MC4-liittimen muoviseen runkoon, kunnes se naksahtaa paikalleen.
- Kierrä liittimen lukitusmutteri kiinni käsin tai MC4-avaimella, jotta liitos on tiivis ja vedenpitävä.
4. Kytkeminen ja testaus
- Liittimien yhdistäminen
- Työnnä MC4-liittimet yhteen, kunnes ne napsahtavat paikoilleen. Tämä varmistaa turvallisen liitoksen.
- Järjestelmän tarkistus
- Käytä yleismittaria varmistaaksesi oikean napaisuuden ja että liitännät ovat kunnossa.
- Käyttöönotto
- Kun kaikki liitokset on tehty ja tarkistettu, järjestelmä voidaan kytkeä päälle.
5. Turvallisuusvinkit
- Älä irrota MC4-liittimiä järjestelmän ollessa jännitteellinen, sillä kaari-ilmiö voi aiheuttaa vahinkoa.
- Varmista, että liittimet ovat tiukasti kiinni, jotta vältetään kosketushäiriöt ja mahdollinen ylikuumeneminen.
- Käytä vain yhteensopivia MC4-liittimiä – eri valmistajien liittimet eivät ole yhteensopivia, mikä heikentää liitoksen kestävyyttä ja turvallisuutta. Käytä aina samanlaisia liittimiä jotka kytket yhteen.
- Stäubli MC4, MC4-Evo 2 ja MC4 Evo-Ready ovat yhteensopivia keskenään ja niitä voidaan kytkeä toisiinsa, kuitenkin liittimen virta ja jännitearvot huomioiden.
Katso asennusvideosta, miten työ suoritetaan:
MC4 ja MC4-Evo 2 MC4 / MC4-Evo 2 video
MC4-Evo Ready MC4-Evo ready video
Johtopäätös
Stäubli MC4 -liittimen asennus on yksinkertainen, mutta vaatii huolellisuutta ja oikeita työkaluja. Oikein kytkettynä MC4-liittimet takaavat luotettavan ja turvallisen liitännän aurinkosähköjärjestelmälle, mikä maksimoi sen käyttöiän ja tehokkuuden.
